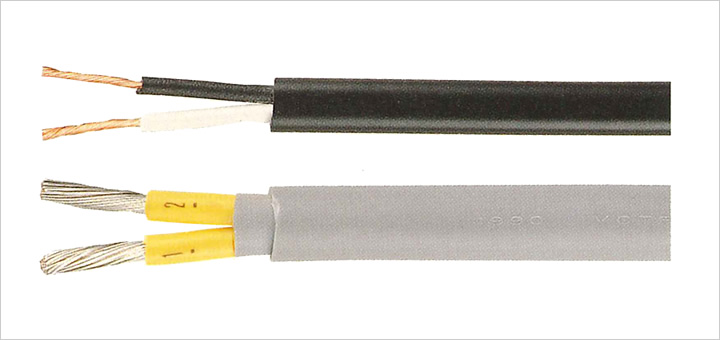

ビニルコードVSF,VFF,VCTF,VCTFK概要
主に屋内で交流300V以下の小型電気器具に使用する、塩化ビニル樹脂を主体としたビニルコードおよびビニルキャブタイヤコードです。
ビニルコードVSF,VFF,VCTF,VCTFK特長
耐老化性に富み、鮮明な着色により美しい外観と優れた特性を有しています。
・全製品が鉛フリー対応です。
・電気用品安全法に基づく＜PS＞Eマークの表示をしています。
下記、表は右にスワイプしてご覧いただけます。
| 種 類 | 心線数 | 導 体 |
絶縁体 厚 さ mm |
シース 厚 さ mm |
仕 上 外 径 （参考） mm |
導体抵抗 （20℃） メッキなし Ω/km |
絶 縁 抵 抗 （20℃） MΩ-km |
||
|
公 称 断面積 mm2 |
構 成 素線数/素線径 mm |
外 径 mm |
|||||||
|
単心ビニルコード VSF－HVSF |
1心 | 0.5 | 20/0.18 | 0.9 | 0.8 | － | 2.5 | 36.7 | 5 |
| 0.75 | 30/0.18 | 1.1 | 2.7 | 24.4 | 5 | ||||
| 1.25 | 50/0.18 | 1.5 | 3.1 | 14.7 | 5 | ||||
| 2 | 37/0.26 | 1.8 | 3.4 | 9.50 | 5 | ||||
|
ビニル平形コード VFF－HVFF |
2心 | 0.5 | 20/0.18 | 0.9 | 2.5×5.0 | 36.7 | 5 | ||
| 0.75 | 30/0.18 | 1.1 | 2.7×5.4 | 24.4 | 5 | ||||
| 67/0.12 | 1.1 | 3.1×6.2 | 14.7 | 5 | |||||
| 1.25 | 50/0.18 | 1.5 | |||||||
| 112/0.12 | 1.5 | ||||||||
| 2 | 37/0.26 | 1.8 | 3.4×6.8 | 9.50 | 5 | ||||
|
ビニルキャブ タイヤ 丸形コード VCTF－HVCTF |
2心 | 0.75 | 30/0.18 | 1.1 | 0.6 | 1.0 | 6.6 | 25.1 | 5 |
| 1.25 | 50/0.18 | 1.5 | 7.4 | 15.1 | 5 | ||||
| 2 | 37/0.26 | 1.8 | 8.0 | 9.79 | 5 | ||||
| 3心 | 0.75 | 30/0.18 | 1.1 | 7.0 | 25.1 | 5 | |||
| 1.25 | 50/0.18 | 1.5 | 7.8 | 15.1 | 5 | ||||
| 2 | 37/0.26 | 1.8 | 8.5 | 9.79 | 5 | ||||
| 4心 | 0.75 | 30/0.18 | 1.1 | 7.6 | 25.1 | 5 | |||
| 1.25 | 50/0.18 | 1.5 | 8.5 | 15.1 | 5 | ||||
| 2 | 37/0.26 | 1.8 | 9.3 | 9.79 | 5 | ||||
|
ビニルキャブ タイヤ 長円形コード VCTFK－HVCTFK |
2心 | 0.75 | 30/0.18 | 1.1 | 4.3×6.6 | 24.4 | 5 | ||
| 67/0.12 | 4.7×7.4 | 14.7 | 5 | ||||||
| 1.25 | 50/0.18 | 1.5 | |||||||
| 112/0.12 | |||||||||
| 2 | 37/0.26 | 1.8 | 5.0×8.0 | 9.50 | 5 | ||||
