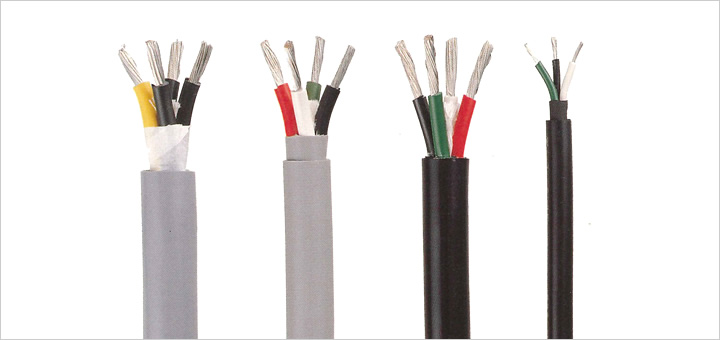

ビニルキャブタイヤVCT概要
屋内はもちろん、工場、農場などの多様な環境で、交流600V以下の移動用電気機器の配線および電源回路などに使用されます。
ビニルキャブタイヤVCT特長

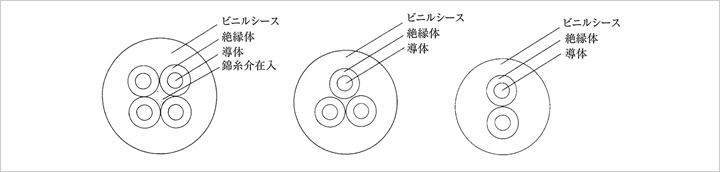

絶縁体、シースともにビニルを使用しています。軽くて取り扱いが用意、且つ安価です。可とう性に優れ曲げや捻りに強く、耐摩耗性もあります。シース材の選定によって耐水性、耐油性などの特徴を持たせることも可能です。
・全製品が鉛フリー対応です。
・電気用品安全法に基づく＜PS＞Eマークの表示をしています。
| 心線数 |
公 称 断面積 mm2 |
導 体 |
絶縁体 厚 さ mm |
シース 厚 さ mm |
仕 上 外 径 (参考) mm |
導体抵抗 (20℃) Ω/km |
耐電圧 V/min |
絶縁抵抗 (20℃) MΩ-km |
参 考 | ||
|
構 成 本/mm |
外 径 mm |
概算 重量 kg/km |
|||||||||
| メッキ あり |
メッキ なし |
||||||||||
| 2心 | 0.75 | 30/0.18 | 1.1 | 0.8 | 1.7 | 8.8 | 25.1 | 26.6 | 3,000 | 50 | 100 |
| 1.25 | 50/0.18 | 1.5 | 0.8 | 1.7 | 9.6 | 15.1 | 16.0 | 3,000 | 50 | 120 | |
| 2.0 | 37/0.26 | 1.8 | 0.8 | 1.8 | 10.5 | 9.79 | 10.2 | 3,000 | 50 | 150 | |
| 3.5 | 45/0.32 | 2.5 | 0.8 | 1.8 | 12.0 | 5.24 | 5.54 | 3,000 | 40 | 205 | |
| 5.5 | 70/0.32 | 3.1 | 1.0 | 2.0 | 14.5 | 3.37 | 3.56 | 3,000 | 40 | 305 | |
| 8 | 50/0.45 | 3.7 | 1.2 | 2.1 | 16.5 | 2.39 | 2.52 | 3,000 | 40 | 410 | |
| 3心 | 0.75 | 30/0.18 | 1.1 | 0.8 | 1.7 | 9.2 | 25.1 | 26.6 | 3,000 | 50 | 100 |
| 1.25 | 50/0.18 | 1.5 | 0.8 | 1.7 | 10.5 | 15.1 | 16.0 | 3,000 | 50 | 140 | |
| 2.0 | 37/0.26 | 1.8 | 0.8 | 1.8 | 11.0 | 9.79 | 10.2 | 3,000 | 50 | 175 | |
| 3.5 | 45/0.32 | 2.5 | 0.8 | 1.9 | 13.0 | 5.24 | 5.54 | 3,000 | 40 | 225 | |
| 5.5 | 70/0.32 | 3.1 | 1.0 | 2.0 | 15.0 | 3.37 | 3.56 | 3,000 | 40 | 370 | |
| 8 | 50/0.45 | 3.7 | 1.2 | 2.2 | 17.5 | 2.39 | 2.52 | 3,000 | 40 | 510 | |
| 4心 | 0.75 | 30/0.18 | 1.1 | 0.8 | 1.7 | 9.9 | 25.1 | 26.6 | 3,000 | 50 | 135 |
| 1.25 | 50/0.18 | 1.5 | 0.8 | 1.8 | 11.5 | 15.1 | 16.0 | 3,000 | 50 | 175 | |
| 2.0 | 37/0.26 | 1.8 | 0.8 | 1.8 | 12.0 | 9.79 | 10.2 | 3,000 | 50 | 210 | |
| 3.5 | 45/0.32 | 2.5 | 0.8 | 2.0 | 14.0 | 5.24 | 5.54 | 3,000 | 40 | 320 | |
| 5.5 | 70/0.32 | 3.1 | 1.0 | 2.1 | 16.5 | 3.37 | 3.56 | 3,000 | 40 | 460 | |
| 8 | 50/0.45 | 3.7 | 1.2 | 2.3 | 19.5 | 2.39 | 2.52 | 3,000 | 40 | 640 | |
