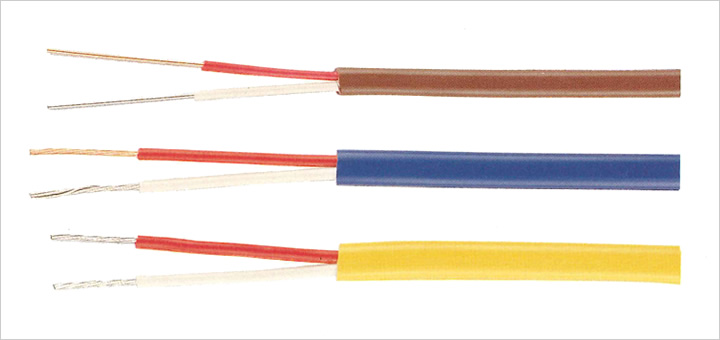

補償導線概要
高温や極低温環境で正確な温度を計測するため、温度センサー（熱電対）と測定機器を接続するのが補償導線です。化学工場、石油精製プラント、製鉄工場、火力及び原子力発電所など、多くの分野で利用されています。
補償導線特長

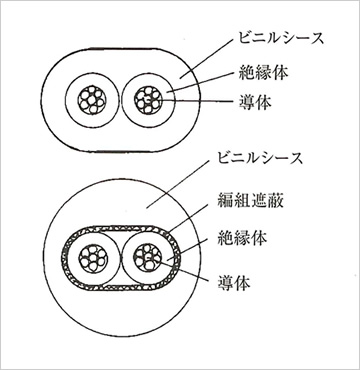

| 形 式 | 導 体 | ビニル 絶縁体 厚 さ mm |
しゃへい 銅編組 mm |
ビニル シース 厚 さ mm |
仕 上 外径 (約) mm |
仕 上 条 長 m |
|
| 構 成 本/mm |
外 径 mm |
||||||
| 平形 遮蔽無し | 1/0.65 | 0.65 | 0.38 | － | 0.6 | 2.6×4.0 | 要指定 |
| 平形 遮蔽無し | 7/0.3 | 0.9 | 0.5 | － | 0.75 | 3.4×5.2 | 〃 |
| 平形 遮蔽有り | 〃 | 〃 | 〃 | 0.3 | 0.6 | 3.9×5.7 | 〃 |
| 丸形 遮蔽有り | 1/0.65 | 0.65 | 0.6 | 0.3 | 1.5 | 7.2 | 〃 |
